日本カットコアートランス株式会社

特殊コア(方向性・無方向性けい素鋼)



巻鉄心のパイオニア

巻鉄心の設計・製造・販売

巻鉄心(カットコア)の名称・種類の記述方法はこちらをご覧下さい。
TOP
| HOME |
 量産品から多品種小量品、特殊コアに至るまで、お客様のご要望に応じて製造致します。

標準品以外のカットコア
 カットコアとは各種磁性材料(方向性けい素鋼帯、アモルファス等)を巻き、ひずみ取焼きなまし後、接着、切断したものを言います。
標準カットコアカタログ       >>PDFダウンロード(355KB)
SC型、EC型の標準カットコアシリーズの詳細は、下記をご参照ください。
 SC型、EC型巻鉄心の標準カットコアは、商用電源、高周波電源、リアクトル用等に幅広く使用されています。

  [ SC型 標準カットコア ]
   ・CSシリーズ
   ・SS(Square Small)シリーズ   :小型コア
   ・SL(Square Large)シリーズ   :大型コア
   ・Nシリーズ             :当社オリジナルコア
   ・SCシリーズ

  [ EC型 標準カットコア ]
   ・CEシリーズ
※各資料をご覧になるには、「Acrobat Reader」が必要となります。お持ちでない方は、 Adobe社のサイトからダウンロードしてご利用下さい。Adobe社から無償で配布されています。

標準カットコア

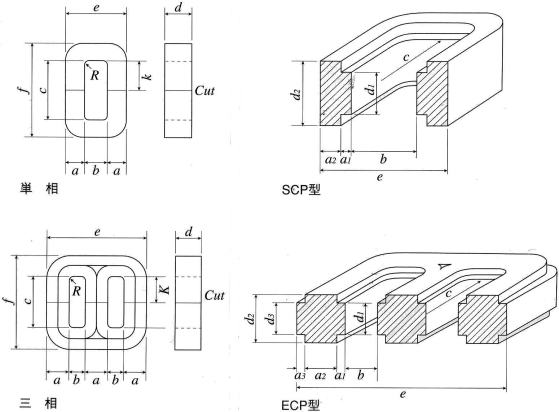

カットコア形状

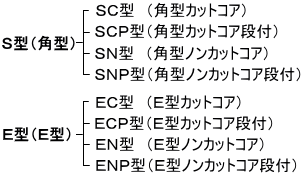

カットコアの種類


アモルファスコア

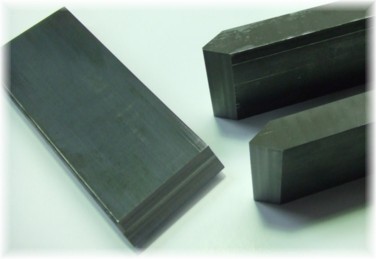

ブロックコア (積層コア)
巻鉄心(カットコア)の名称・種類の記述方法はこちらをご覧下さい。
カットコアの種類・形状
  特長
    ・従来の打抜型鉄心及び切コアと比較して、小型・軽量化(約30〜40%)が実現できます。

    ・アモルファス等の高性能な材料を使用した場合には、鉄損値が大幅に小さくなります。
     (従来のけい素鋼比:約1/3〜1/5)

    ・設計の自由度が高く、最終セット製品のオリジナリティーを出すことが可能です。
     (限られたスペースを最大限に有効活用)

    ・高周波トランス、リアクトル、パルストランスにも対応可能です。

    ・テープ巻鉄心であるため、従来の打抜型鉄心と比較して
     磁気特性が優れています。

    ・個々の重量が軽く、トランス、リアクトル等の組立が短時間にでき、
     工数の節減が可能となります。
カットコアの特長
 当社のカットコアは従来の打抜型鉄心等に比較して、最新の電子機器用品の小型化を推進すると共に、
アモルファス、スーパーEコア及びファインメット等、極薄材の使用によって更に理想的な活躍が期待されます。
 ホームページ記載以外のカットコアについても、お客様のご要望に応じて製造致します。

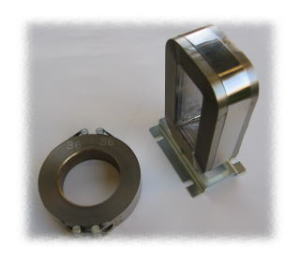

カットコア  -Cut Core-

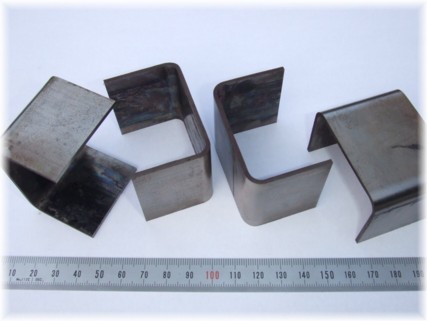

極薄材アモルファスを使用した
アモルファスカットコア
極薄けい素鋼帯・方向性けい素鋼帯
を使用したカットコア
三相用カットコア(写真右)
ファインメットを使用したコア

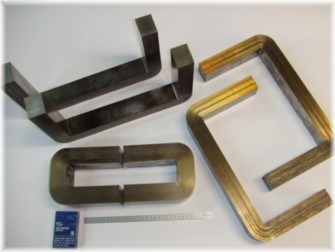

アモルファスコア
(SL-3800)
巻鉄心による各種コア -Strip Wound Cores-
