巻鉄心のパイオニア

巻鉄心の設計・製造・販売

磁性材料の比透磁率及び磁束密度 (f=1kHz)
珪素鋼
アモルファス(Fe系)
フェライト
ファインメット
アモルファス(Co系)
磁束密度 [T]
| HOME | 会社概要 | 製品紹介 | カットコア | トロイダルコア | 材料・磁気特性 | トランス | 付属品 | お問い合わせ | ご注文 | リンク | サイトマップ |
材 質 板厚
(mm)
周波数
(Hz)
特 長
 方向性けい素鋼帯
 (G)

 (P)

 0.23, 0.27, 0.3 商用 新日鉄住金(株)、JFEスチール(株)製を使用しています。
各種電源用トランス、リアクトル用等として幅広く使用されています。
 無方向性けい素鋼帯
 (A)



 0.35, 0.5 商用 新日鉄住金(株)、JFEスチール(株)製を使用しています。
トロイダルコア、溶接機用等として幅広く使用されています。
 極薄けい素鋼帯
 (GT)



 0.05, 0.1 高周波用 日本金属(株)が製造する磁性材料を使用しています。
極薄な板を使用しているので、機器の高周波化にともなう小型・省エネルギー化が可能です。
高周波トランス及びリアクトル、パルス電源等に使用されています。
 スーパーコア
 (6.5%Si)


 0.1 高周波用 JFEスチール(株)が製造する磁性材料です。
スーパーコアは高周波機器の低騒音化、鉄損失化の実現を可能とします。
 アモルファス
 (Fe系)

 (Co系)


 0.025 高周波用 日立金属(株)が製造する磁性材料を使用しています。
「アモルファス」は、方向性けい素鋼板に比べ鉄損が約1/5と小さく省エネルギーを実現することが可能です。
 ファインメット
 (FT-3)


 0.018 高周波用 ファインメットは日立金属(株)が生み出した世界初のナノ結晶軟磁性材料です。電気・電子・情報通信機器の省エネ化、小型・軽量化、高機能化、低ノイズ化を実現することが可能です。
高周波トランス向け、及び EMC、ノイズ対策にも有効です。

・磁歪が低く 低騒音
・Fe系アモルファスに比べ、鉄損は 1/5 以下
・高透磁率
| ▲TOPへ |
TOP
| HOME |
※ファインメット は日立金属(株)の登録商標です。
技術参考資料
※資料は実測値ではありますが、磁気特性を保証しているものではありません。
標準カットコア特性    >>PDFダウンロード(49KB)
 巻鉄心の材料として下表の材質・板厚をご用意しております。なお、お客様のご要望に応じた材料でも製造致しますので、ぜひお問い合わせ下さい。
日本カットコアートランス株式会社
 磁気特性に関してご質問等がございましたら、こちらにお問い合わせ願います。

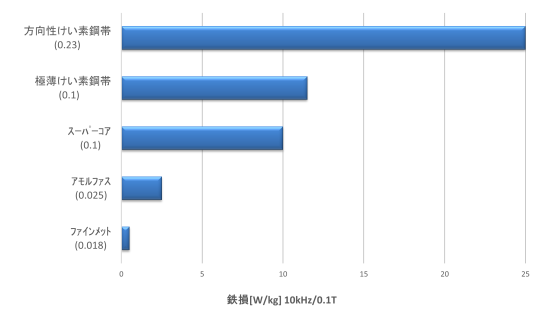

磁気特性 <Magnetic characteristic>

材料 <Material >

材料・磁気特性  -Material & Magnetic characteristic-





μ
